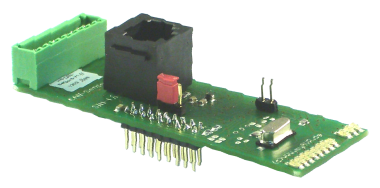

simControl5

Alle Preise enthalten die gesetzliche MwSt. von z.Z. 19% bzw. 7%,
wenn nicht anders angegeben.

ausgewählte Downloads zu diesem Produkt:

Mit simControl5 - Erfassen von Signalen, steuern und regeln

Features

vollständiges Mikrocontroller-Modul
leistungstarker AT90CAN128-Controller
CAN-Bus (wie z.B. in Kraftfahrzeugen)
I²C-Bus (=TWI)
konfigurierbare Ein- und Ausgänge; analog bzw. digital
auf simBus (Hutschiene) einsetzbar
passend für simBus36 und simCase36
11 LEDs für Statusanzeigen
frei programmierbarer Prozessor
Firmware-Vorlagen, auch individuell bearbeitbar
Betreuung für eigene Projektentwicklung ist möglich

Modulbeschreibung

Das simControl5 dient insbesondere als localer intelligenter Baustein. Er kann sowohl zur Datenerfassung als auch zur Steuerung eingesetzt werden.
Er verfügt über einen simBus-Anschluss zur einfachen Verbindung mit anderen simLine-Modulen.
Das Modul hat 5 externe Anschlüsse am oberen Steckverbinder, welche digitale bzw. analoge konfigurierbare Aus- bzw. Eingänge sind. Für diese Anschlüsse sind unterschiedliche Beschaltungen bereits vorgesehen und können individuell verwendet werden.
Das integrierte I²C-Interface (=TWI) kann wahlweise auf den gesamten simBus, auf den simBus nur nach rechts oder an den oberen Anschluss gelegt werden. Damit ergibt sich die Möglichkeit beispielsweise neben fünf analogen Sensoren weitere TWI-Sensoren über den simBus anzuschließen. Weiterhin können TWI-fähige externe Komponenten über den simBus angesteuert werden.
Alle Ausgänge lassen sich auch als Steuerimpuls oder als Signal ansteuern. Somit sind Leistungsschalter oder Relaissteuerung möglich.
Der frei programmierbare Prozessor AT90CAN128 von Atmel verarbeitet alle auftretenden Prozesse, dabei kann er kombinierte aufwändige Aufgaben übernehmen. Wichtige Funktionen beherrscht der Prozessor schon als Grundeigenschaft, wie z.B. Pulsweitenmodulation (PWM), Timer, A/D-Wandler usw. So kann er z.B. über den TWI–Eingang Daten empfangen und über die digitalen Ausgänge die jeweiligen Schalter dazu ansteuern. Die empfangenen Daten können auch als CAN-Daten generiert und auf den CAN-Bus gesendet werden.
Die erzeugten CAN-Daten werden auf den CAN-Bus weitergeleitet und können an anderer Stelle von anderen Modulen verarbeitet werden oder z.B. über ein simEthernet-Modul zu einem Webserver gesendet werden.
Die Programmierung der Controller erfolgt bequem per ISP (In-System-Programming), bevorzugt über den Diagnosestecker mit simDiag.

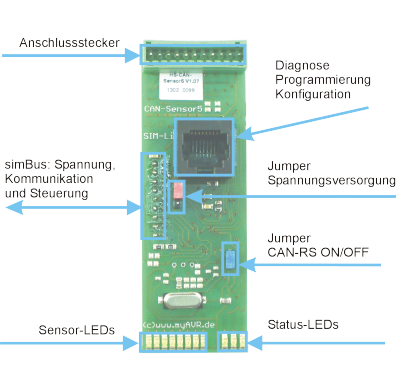

Modulübersicht:

simControl5 Modulübersicht

simBus Pinbelegung:

simBus Pinbelegung bei simControl5

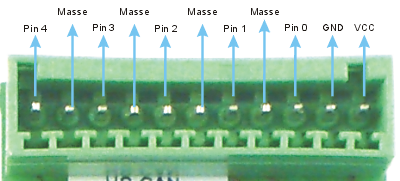

Belegung Anschlussstecker

Besonderheiten
Das simControl5-Modul hat 5 Sensor- oder Aktorausgänge und kann somit für die jeweilige Aufgabe speziell angepasst werden.
Damit die Anschlusspins für einen bestimmten Zweck konfiguriert werden können, müssen auf der Platine je nach Konfiguration bestimmte Widerstände bestückt werden.
Folgende Konfigurationen sind möglich:

Digital IN, Digital OUT
UART
INTs
PWM
TWI
A/D-Wandler 0-5 V, 0-10 V, 0-20 mA

Bei der Konfiguration ist zu beachten, dass es zu keinen Konflikten zwischen den einzelnen Signalleitungen kommt.
Beachten Sie dazu die Auflistung in der technischen Dokumentation.

Beispiel für die Belegung der LEDs:

Jumper:

Jumper Spannungsversorgung:
Wahl der Spannungsversorgung (5 V): per simBus-Verbinder oder per Diagnosestecker
Jumper CAN-RS:
CAN-RS ON = kurze Reaktions- und Signalzeiten
CAN-RS OFF = lange Reaktions- und Signalzeiten

Eigenschaften

Spannungsversorgung	5 V (simBus-Verbinder)
Betriebstemperatur	-5°C bis +70°C
Programmierung	über ISP mit externem Programmer (z.B. mySmartUSB MK3) über simDiag
Prozessor	8Bit AVR Mikrocontroller AT90CAN128 16 MHz mit 128k ISP Flash-Speicher, 4k RAM, 4k EEPROM
Datenanbindung	über simBus oder Anschlussstecker
Steckeranschluss	11 Pole max 1mm²
Anzeigen	11 LEDs
Abmessung	86 x 30 x 27 mm
Passend für Hutschiene	z.B. TS 35 x 5 mm

Programmierung

Für die Programmierung des simControl5 steht die komfortable In-System-Programmierung (ISP) zur Verfügung, damit verbleibt der Controller zur Programmierung auf dem Board. Die Programmierung wird über den Diagnose-Port realisiert, aus dem auch Debug-Nachrichten entnommen werden können. Desweiteren kann über den Diagnose-Port die Konfiguration erfolgen.
Für die Programmierung des simControl5 existieren bereits vorgefertigte Programm-Module und -Bausteine.

Beispiel für die Programmierung eines simControl5 mittels simDiag

Eine Beschreibung zur simLine finden Sie hier:

Einbau auf Hutschiene

Das Modul simControl5 kann mittels eines Hutschienengehäuses simCase36 auf einer Hutschiene aufgebracht werden. Bei Verwendung von einem simBus36 werden die sonst umfangreichen Verkabelungen zwischen den Modulen spielend einfach hergestellt und es entsteht kein "Draht-Igel".
Als erstes muss das Modul in einem Gehäuse fixiert werden, dazu wird es in das Unterteil des Gehäuses (schwarz) eingeklinkt. Nun wird das Oberteil des Gehäuses aufgesetzt, wobei ggf. Anschlüsse ausgespart werden müssen. Als nächstes noch den Deckel einklinken und die orange Hutschienen-Arretierung einschnappen.
Für die Montage muss eine Standard-Hutschiene (mind. 35 x 5 mm) vormontiert sein, auf welcher der simBus aufgesteckt wird. Darauf wird das Gehäuse (mit Modul) auf den simBus aufgesteckt und das Modul mit den orangen Hutschienen-Arretierungen befestigt. Hierbei sollte ein deutliches Klicken zu hören sein.

Lieferumfang

simControl5

(Gehäuse, Hutschiene und Busverbinder gehören nicht zum Lieferumfang.)

simControl5
das Modul zum Senden und Empfangen von analogen und digitalen Signalen

vollständiges Mikrocontroller-Modul
frei programmierbarer ProzessorsimBus-Anschluss
Firmware-Vorlagen

Preis: 34,95 Euro

Netto: 29,37 Euro
