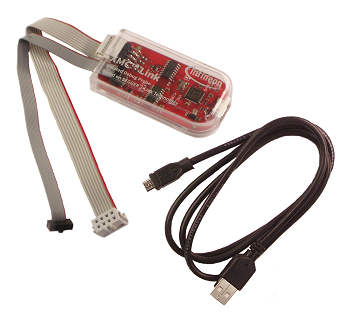

XMC Link
ARM Programmer, Debugger und Bridge
|
XMC Link ist eine isolierte Debug-Sonde für alle XMC Mikrocontroller.
Sie basiert auf der SEGGER J-Link Debug-Firmware. Diese ermöglicht die
Verwendung mit DAVE und allen großen Drittanbieter-Compilern/IDEs, d
die aus dem breiten ARM-Ökosystem bekannt sind.
|
XMC Link Spezifikation
|
Unterstütze Controller |
alle Infineon Cortex-M, basierend auf XMC Mikrocontroller |
Abmessungen |
62 x 33 mm (ohne eingestecktem Kabel) |
Power |
- PC-Seite: 5 V via Mikro-AB USB Anschluss
- Zielseite: 2,5 V - 5,5 V über einen Debugger-Anschluss
|
Anschlüsse |
- 10-polige Cortex Debugger Anschluss
- 8-polige XMC MCU Debugger Anschluss
- Mikro-AB USB Anschluss
|
Unterstütze Protokolle |
- Seriel Wire Debugger (SWD)
- Single polige Debugger (SPD)
- Serial Wire Viewer (SWV via SWO polig)
- JTAG
- UART-to-USB Bridge, Virtual COM (VCOM)
|
Sonstiges |
1 kV Funktionstrennung |
|

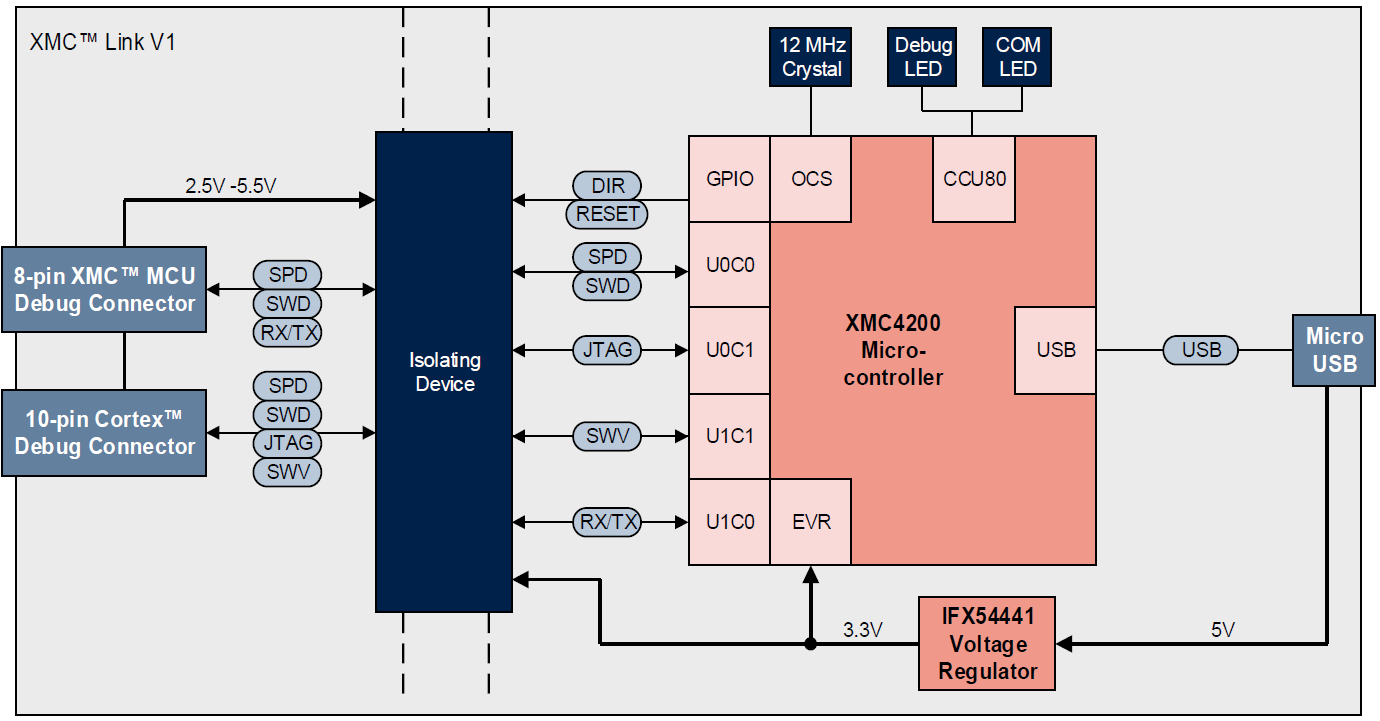

Block Diagramm
|
Vorbereitung:
für den Betrieb des XMC Link ist die Installation des J-Link Treibers erforderlich.
Laden Sie sich die aktuelle Version herunter und installieren Sie diese auf Ihrem PC/Laptop.
J-Link driver
|
Energieversorgung
Der XMC Link wird über den Micro USB-Stecker mit Strom versorgt und zieht typischerweise ca. 70 mA. Die Spannung am Bord-
Regler IFX54441LDV33 erzeugt die benötigten 3,3 V für den XMC4200 Microcontroller aus der 5 V USB Spannung. Die Debug-Sonde ist nicht dafür ausgelegt, Leistung für das Zielgerät bereitzustellen.
Die Zielanwendung muss den isolierten Teil des Debuggers mit Spannung versorgen. Die isolierte Seite des XMC Link benötigt einige
mA Strom aus der Zielanwendung.
|
Virtueller COM Port (UART-to-USB Bridge)
Der 8-polige XMC MCU Debug-Anschluss unterstützt die Kommunikation zwischen PC und einem Ziel-XMC-Gerät über den virtuellen COM-Port (UART-to-USB-Bridge).
Daher müssen die UART-Pins des Ziel-XMC-Gerätes an TX/RX-Pins des Debug-Connectors angeschlossen werden.
Hinweis:
Bitte achten Sie auf die UART-Querverbindung:
- TX-Pin des Debuggers muß mit dem RX-Pin des XMC-Gerätes verbunden sein
- RX-Pin des Debuggers muß mit dem TX-Pin des XMC-Gerätes verbunden sein
|
unterstützte Debug-Protokolle
|
|
XMC1000 Family |
XMC4000 Family |
8-pin XMC™ MCU
Debug Connector |
10-pin Cortex™
Debug Connector |
10-pin Cortex™
Debug Connector |
Serial Wire Debug (SWD) |
X |
X |
X |
Single Pin Debug (SPD) |
X |
X |
|
Serial Wire Viewer
(SWV/SWO) |
|
|
X |
Virtual COM Port
(UART-to-USB Bridge) |
X |
|
|
JTAG |
|
|
X |
|
Pinbelegung: 10-poliger Cortex Debug-Stecker (Anschlüsse)
|
Pin |
Funktion |
XMC1000 Anschluss (Pin Name) |
XMC4000 Anschluss (Pin Name) |
1 |
VCC |
Power Supply 2,5 V - 5,5 V (VDD) |
Power Supply VDPP 3,3 V (VDDP) |
2 |
SWIO/TMS |
Seriel Wire Data (PO.14 /P1.3) |
Serial Wire Data, JTAG-TMS (TMS) |
3 |
GND |
Ground (VSS) |
Ground (VSS) |
4 |
SWCLK/TCK |
Seriel Wire Clock (PO.15 /P1.2) |
Serial Wire Clock, JTAG-TCK (TCK) |
5 |
GND |
Ground (VSS) |
Ground (VSS) |
6 |
SWO/TDO |
nicht verbunden |
Serial Wire Output, JTAG-TDO (P2.1)
(optional) |
7 |
KEY |
nicht verbunden |
nicht verbunden |
8 |
TDI |
nicht verbunden |
JTAG-TDI (P0.7)
(optional) |
9 |
GNDDetect |
can be used to switch off an on-board debug probe (PORST# of OBD)
(optional) |
|
10 |
RESET# |
nicht verbunden |
PORST#
(mandatory) |
|
Pinbelegung: 8-poliger XMC Debug-Stecker (Anschlüsses)
|
Pin |
Funktion |
XMC1000 Anschluss (Pin Name) |
1 |
SC |
Serial Wire Clock (P0.15 / P1.2) |
2 |
SD |
Seriel Wire Data (PO.14 /P1.3) |
3 |
+ |
Power Supply 2,5 - 5,5 V (VDD) |
4 |
0 |
Ground (VSS) |
5 |
0 |
Ground (VSS) |
6 |
+ |
Power supply 2,5 V - 5,5 V (VDD) |
7 |
TX (PC-TX) |
Transmisstion line of PC/Laptop, receive line of XMC device (optional) |
8 |
RX (PC-RX) |
Receive line of PC/laptop, transmission line of XMC device (optional |
|
|
XMC Link - ARM Programmer, Debugger und Bridge Die XMC Link ist eine isolierte Debug Sonde für alle XMC mikrocontrollers basiert auf SEGGER J-Link Technologie.
|
Preis: 93,40 Euro
Netto: 78,49 Euro
|
|
Alle Preise enthalten die gesetzliche MwSt. von z.Z. 19% bzw. 7%, wenn nicht anders angegeben.
|
|
