myTouch LCD Add-On 320x240; V.2

 > Übersicht > myAVR Produktlinie > Add-Ons und Zubehör > myTouch LCD Add-On 320x240; V.2
 > Übersicht > myXMC Produktlinie > Add-Ons und Zubehör > myTouch LCD Add-On 320x240; V.2
 > Übersicht > mySTM32 Produktlinie > Add-Ons und Zubehör > myTouch LCD Add-On 320x240; V.2

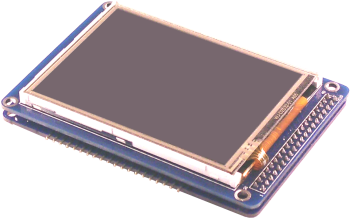

myTouch LCD Add-On 320x240; V.2

myTouch LCD Add-On 320x240; V.2

Preis: 33,00 Euro
Netto: 27,73 Euro
Alle Preise enthalten die gesetzliche MwSt. von z.Z. 19% bzw. 7%,
wenn nicht anders angegeben.

Anschlussfertiges Color Grafic Touch LCD
Version 2 mit ILI9341 Display-Controller

Das myTouch LCD Add-On kombiniert das große farbige TFT „Color Grafic Touch LCD Modul“ mit einer Erweiterungsplatine, die beidseitig über den myMCU Standard Konnektor verfügt. Mittels dieses vorgefertigten Anschlusses kann eine sofortige Verbindung mit myAVR-, mySTM32- und myXMC-Boards bzw. eigenen Entwicklungen aufgebaut werden. Über eine 20-polige Buchsenleiste lassen sich weitere Add-Ons oder eigene Platinen mit diesem Add-On verbinden. Ein SD-Karten Steckplatz ermöglicht zusätzliche Funktionalitäten.

Eigenschaften

  • Kombinierbar mit
    • myAVR Boards
    • mySTM32 Boards
    • myXMC Boards
    • eigenen Entwicklungen
  • Farbtiefe: 65 K
  • 3,2 Zoll (=8,1 cm) TFT
  • 320 x 240 Pixel, QVGA
  • Display-Controller: ILI9341
  • Touch-IC: ADS7843, seriell
  • SD-Karten Steckplatz
  • wenig Anschlussleitungen benötigt

Abbildung:
myTouch LCD Add-On mit myXMC4500 Board PLUS







Abbildung:

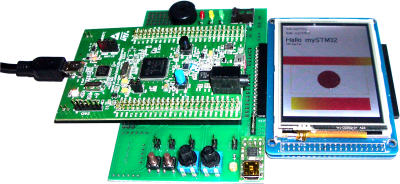

myTouch LCD Add-On mit mySTM32 F4 Discovery PLUS
Die Versorgungsspannung beträgt ca. 3,3 V.
Zum Betrieb in 5V-Umgebung wird keine Garantie übernommen. Der Jumper 2 (Hintergrundbeleuchtung) sollte mit einem geeigneten Vorwiderstand bestückt werden.

Anwendungsbeispiele / Tutorials

Für den einfachen Einstieg in die Programmierung des Displays finden Sie Hilfe und Anregungen in unserem Downloadbereich sowie folgenden Tutorials:

Software-Empfehlung

Die umfangreiche Funktionspalette dieses Boards wird von SiSy Microcontroller++ für die Entwicklung eigener Programme optimal unterstützt. SiSy Microcontroller++ ist ein Softwarepaket zum Entwerfen, Schreiben, Übersetzen, Brennen und Testen der selbst entwickelten Programme. Dabei stehen sowohl die Funktionalitäten einer einfachen Entwicklungsumgebung zur Programmierung als auch die Arbeit mit der UML zur Verfügung. An Hand von Beispielprogrammen und integrierten Hilfen wird die eigene Arbeit optimiert.
Hier finden Sie weitere Informationen zu SiSy Microcontroller++.
myTouch LCD Add-On 320x240; V.2
Anschlussfertiges Color Grafic Touch LCD für myAVR-, mySTM- und myXMC-Boards sowie eigene Projekte
  • Display-Controller: ILI9341
  • 320x240 Pixel, QVGA
  • Farbtiefe: 65 K
  • SD-Card Steckplatz
  • myMCU Standard Konnektor
Preis: 33,00 Euro

Netto: 27,73 Euro

Alle Preise enthalten die gesetzliche MwSt. von z.Z. 19% bzw. 7%,
wenn nicht anders angegeben.
