myAVR - Mikrocontrollerlösungen für Ausbildung und Selbststudium

myAVR ist eine Produktreihe der SiSy Solutions GmbH, die 2004 entwickelt wurde mit dem Ziel, dass Einsteiger aus den unterschiedlichsten Berufsbildern die Programmierung eines Mikrocontrollers erlernen können. Ohne mühseliges Zusammensuchen findet der Kunde bei uns alles, was er für die Mikrocontrollerprogrammierung benötigt.

Unsere Produktpalette umfasst:

Software: SiSy AVR, Workpad SE, Workpad PLUS
Hardware: bestückte Boards, Bausätze, Erweiterungsboards, Platinen
Bücher: Lehrbücher und -hefte, Benutzerhandbücher, Lehrhefte zu Projekten
Zubehör: Kabel, Patchkabel, Netzteil, MicroSD-Card
Bauelemente (Controller, Stamps, Quarz, Stift-/Buchsenleisten, Wannenstecker) runden das Angebot ab

Passend dazu wurden auch Lehrmaterialien für Lehrkräfte entwickelt.

Alle myAVR-Produkte sind didaktisch aufgebaut und aufeinander abgestimmt. Unsere hauseigene Software "SiSy" oder "myAVR Workpad SE/PLUS" ist komplett in Deutsch, mit vielen Grundgerüsten, Übungsbeispielen und besitzt eine ausführliche Hilfe. Alle Beispiele, die sich in unseren Lehrbüchern befinden, wurden von uns getestet.

Mit unseren Produkten kann der Kunde sofort mit der Mikrocontrollerprogrammierung beginnen.
Zum Beispiel mit einem Einsteigerset kann sich der Lernende sofort an seinen PC setzen und programmieren. Von Hardware über einen Kabelsatz und dem Lehrbuch für Mikrocontrollerprogrammierung bis hin zur passenden Software ist alles enthalten.

Unsere Bestseller:

myAVR Board MK2, bestückt

fertig bestückte Platine
mit typischen Ein- und Ausgabegeräten (Taster, Potentiometer, LEDs, Speaker sowie Fotosensor zum Experimentieren mit unterschiedlichen Helligkeitsgraden)
inkl. USB-Programmer zum Brennen des Programms vom PC auf das Board
USB-Anschluss
Mikrocontroller ATmega8 => gehört zur Reihe megaAVR und verfügt bereits über alle wesentlichen Baugruppen
als Lern- und Experimentierboard, speziell für Anfänger
einfache Handhabung, keine Spezialkabel nötig
mit Anschlussleiste für Erweiterungsboards
Anschluss für externes Netzteil vorhanden

mySmartUSB MK2

kompakter USB-Programmer zum Programmieren von AVR Controllern im Zielsystem per USB (ISP) oder zum kommunizieren per UART, TWI, SPI, I²C
schnelle Datenübertragung und Programmiergeschwindigkeit über USB 2.0 durch den Blockmode des AVR911 Protokolls
Spannungsversorgung von 5 V über USB
für viele Anwendungsfälle sind keine externen Spannungsquellen wie Netzteile oder Batterien notwendig
kann als Tochterplatine über 2 Buchsenleisten auf das myAVR Board MK2 integriert oder einzeln verwendet werden
updatefähig für neue Controllertypen und Protokolle über vorinstalliertem Bootloader
kann für weitere Applikationen als Basis dienen, z. B. für einen UART-USB, SPI-USB, TWI-USB Konverter
Firmware verfügt über einen automatischen Step-Down-Modus für Controller, die auf langsame Taktquellen unter 1 MHz umgeschaltet wurden und die sich bisher nicht mehr mit der Standard- ISP-Geschwindigkeit ansprechen ließen

myAVR Board MK2 PLUS, Bausatz

bestehend aus dem myAVR Board MK2, Bausatz und dem myAVR LCD Add-On (Bausatz)
LCD Add-On:
- kann 16 Zeichen pro Zeile (insgesamt 2 Zeilen) darstellen
- als Add-On für die myAVR Boards (mit Stiftleiste)
- Kontrastreglung
- Hintergrundbeleuchtung kann per Jumper geschalten oder per Software vom Controller geregelt werden

myEthernet

kompakte Netzwerklösung, mit der man einen embedded webserver realisieren kann
Überwachen und Steuern des Netzwerks ohne teure Software oder aufwändige Hardware
Firmware bereits installiert

Lehrbuch Mikrocontrollerprogrammierung

Lehrbuch für den Einstieg in die Welt der AVRs!
didaktisch aufgebaut und in deutsch
mit vielen getesteten Lehrbeispielen, Übungsaufgaben und Lösungsansätzen
durchgehend Farbabbildungen

Natürlich soll das Lernen und Lehren auch Spaß machen. Dafür haben wir einige Projekte entwickelt:

das Projektpaket TWI mit dem myTWI Temperatursensor, myTWI Echtzeituhr und myTWI EEPROM, mit dem man einen Überblick über die Grundlagen des I²C Bus erhält und wie man eine Temperaturerfassung realisiert
das Projektpaket myFinder, indem anschaulich erklärt wird, wie ein Metalldetektor funktioniert und programmiert wird.

Die myAVR-Produkte wurden speziell für die Ausbildung und das Selbststudium entwickelt. Schritt für Schritt wird anhand von einigen Beispielen, die alle von uns getestet wurden, und mit vielen Farbabbildungen die Programmierung eines Mikrocontrollers in Assembler bzw. C/C++ erklärt. Fast alle myAVR-Produkte werden bei uns im Firmensitz in Löbau/Sachsen produziert, verpackt und versandt. Unsere ständige Qualitätskontrolle sorgt für ausgereifte und anspruchsvolle Produktangebote. Daher dürfen wir unsere Produkte mit folgenden Symbolen versehen:

CE-Kennzeichnung
"... Das Ergebnis insbesondere der EMV-Messungen war überraschend positiv,
da deutlich unter den Grenzwerten ..."

Der Grüne Punkt
Die Fa. SiSy Solutions GmbH darf die myAVR Produkte mit der geschützten Marke "Der Grüne Punkt" kennzeichnen. Sie ist unter der Nr. 5506361 beim "Dualen System Deutschland" gelistet.

WEEE-Nummer / EAR
Die Fa. SiSy Solutions GmbH ist bei der Stiftung Elektro-Altgeräte-Register angemeldet. Alle in den Verkehr gebrachten myAVR-Produkte werden mengenmäßig beim Altgeräteregister gemeldet und die Entsorgung vorab bezahlt.

Schutz gegen elektrostatische Entladungen
Die myAVR Produkte werden am ESD-Arbeitsplatz gefertigt.

In unserem Downloadbereich können Sie sich alle Dokumente zu unseren Produkten sowie Demosoftware kostenlos herunterladen. Dort finden Sie u. a.:

Technische Beschreibungen zu unseren Produkten
Bauanleitungen zu unseren Bausätzen
Produktbeschreibungen
Leseproben für ausgewählte Lehrbücher
Benutzerhandbuch für SiSy
Firmware für unseren USB-Programmer
Anwendungsbeispiele und Projekte zu unseren Produkten
Bibliotheken und Beispiele für das myEthernet
Programmbeispiele

Häufig gestellte Fragen und Probleme haben wir in den FAQ zusammengefasst. In unserem Forum kann man sich auch mit anderen Usern austauschen und fachsimpeln.

Fenster schließen

mySmartUSB MK2 (Programmer und Bridge)

Alle Preise enthalten die gesetzliche MwSt. von z.Z. 19% bzw. 7%,
wenn nicht anders angegeben.

ausgewählte Downloads zu diesem Produkt:

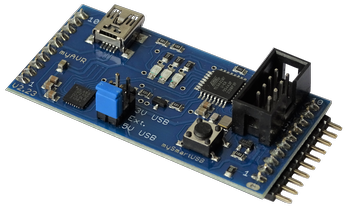

mySmartUSB MK2b

USB-Programmer und Kommunikationsinterface für AVR-Mikrocontroller

mySmartUSB MK2b ist in SMD-Bauweise ausgeführt und als Tochterplatine auf anderen Boards einsetzbar, z.B. auf Produkten der MK2-Reihe von myAVR ohne eigene Spannungsversorgung oder einzeln als AVR910/AVR911/STK500/myMode kompatibler Programmer. Die Kommunikation mit dem PC läuft völlig transparent über einen virtuellen seriellen Port. Per USB-Schnittstelle wird das Board mit dem PC verbunden und mit Spannung versorgt. Eine Vielzahl von AVR-Systemen können mit diesem Board über die vorhandene USB-Schnittstelle programmiert werden und über eine UART-USB-Bridge mit einem System kommunizieren.
Über einen vorinstallierten Bootloader lässt sich die Firmware für neue Controllertypen und Protokolle aktualisieren. Zusätzlich kann mySmartUSB MK2b für weitere Applikationen als Basis dienen, so zum Beispiel für einen UART-USB oder TWI-USB Konverter.

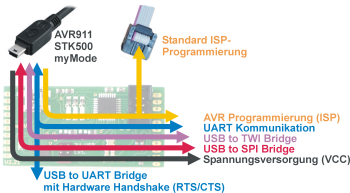

Überblick und Funktionschema

Eigenschaften:

ISP-Programmer mit USB-Anschluss und integrierter Kommunikationsschnittstelle
- Programmierung von AVR-Mikrocontrollern im Zielsystem
- Fuse- und Lock-Bits setzen
- Herstellen einer serielle Datenübertragung zwischen Mikrocontroller und Computer
- Kommunizieren per UART, TWI, I²C
sehr einfache und sichere Handhabung mit ISP-Schnittstelle

Controller muss zur Programmierung nicht aus der Zielumgebung genommen werden
keine externe Spannungsversorgung durch ein Netzteil oder Batterie notwendig

Firmware nach AVR AN910/AN911 sowie STK500 Programmierstandard
schnelle Datenübertragung und Programmiergeschwindigkeit über USB 2.0 durch Blockmode
Unterstützung verschiedenster 8-Bit RISC-Prozessoren mit ISP-Schnittstelle der AVR-Familie
umschaltbar zwischen Programmier- und Kommunikationsmodus
Statusanzeige der Modi per LED
Power On und Power Off durch Anwender schaltbar
Spannungsversorgung des Zielsystems kann durch USB-Schnittstelle bereitgestellt werden
- kann wahlweise die Spannungsversorgung des Zielsystems von 3,3V oder 5V und bis zu 80 mA übernehmen
- diese Spannung ist ausreichend für die meisten Versuchsaufbauten mit einfachen Ein- und Ausgabegeräten, keine extra Spannungsversorgung wie Netzteile oder Batterien erforderlich
Updatefähig über integrierten Bootloader
Firmware mit automatischem Step-Down-Modus (Auto-Speeddetect) ⇒ mögliche Reaktivierung von Controllern, die auf Frequenzen von unter
1 MHz getaktet wurden und mit der Standard ISP-Geschwindigkeit nicht mehr ansprechbar waren

Ausstattung:

in SMD-Bauweise
ISP-Port
USB-Anschluss
Industriestandard USB-Controller (CP2102)
Status LEDs
Quarz 20 MHz
Bauform als Tochterplatine, somit einzeln einsetzbar z.B. für

Programmierung anderer AVR-Systeme mit ISP-Anschluss
Realisierung einer USB-Parallel-Schnittstelle
Realisierung einer USB-Seriell-Schnittstelle (UART = COM = RS232)
USB-TWI / I²C-Bridge
usw.

Abmessungen: 60 x 30 x 12 mm
Rastermaß: 2,54 mm

Technische Daten:

Versorgungsspannung: 5V über USB
Betriebsstrom: 10 - 20 mA typisch ohne weitere Verbraucher
bis zu 100 mA bei Anschluss an Zielsysteme
Betriebstemperatur: 0 - 30 °C
Unterstützte Protokolle: AVR910/911, STK500, myMode
Unterstützte Programmierverfahren: ISP
Auswahl unterstützter Controllerfamilien: [anzeigen / ausblenden]

Lieferumfang:

USB-Programmer mit aufgelötetem 6-poliger Wannenstecker
6-poliges Flachbandkabel mit Pfostensteckern
zwei 10polige abgewinkelte Stiftleisten (für den optionalen Einsatz des Programmers auf anderen Platinen)

Hinweise:
der mySmartUSB MK2b kann unter anderm mit folgenden Programmierumgebungen verwendet werden:

SiSy AVR (in DEUTSCH!)
SiSy Microcontroller++ (in DEUTSCH!)
BASCOM AVR
AVR Studio

Für eine einfache Anwendung verschiedener Funktionen steht in unserem Downloadbereich kostenlos das mySmartUSB Terminal bereit. Mit diesem Programm sind z.B. folgende Funktionen realisierbar:

Rettungsfunktion zur Reparatur "verfuster" Controller
Kommunikation einzelner TWI-ICs in einer Zielumgebung mit dem PC, z.B.
   myTWI Echtzeituhr
   myTWI Temperatursensor
   myTWI EEPROM)
